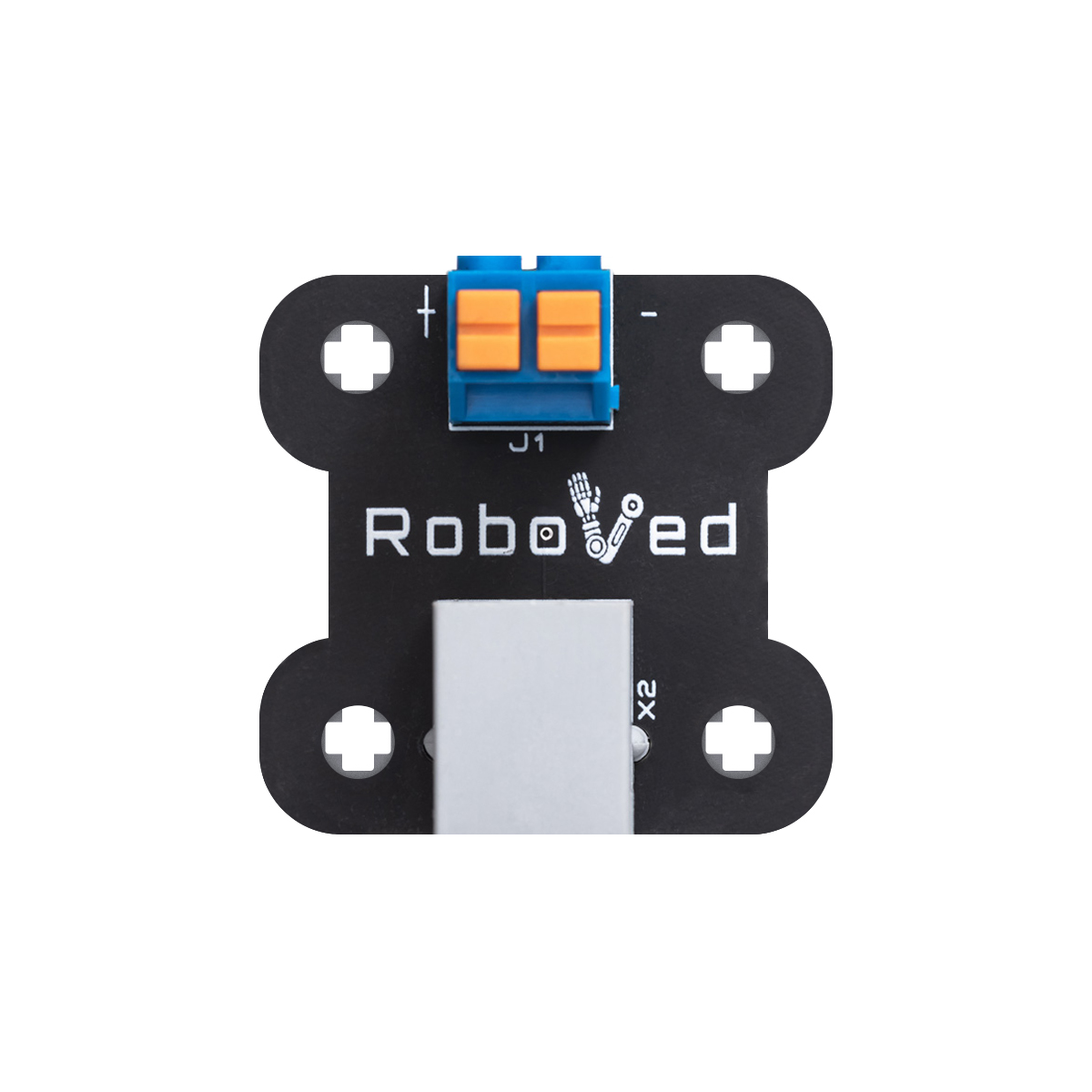

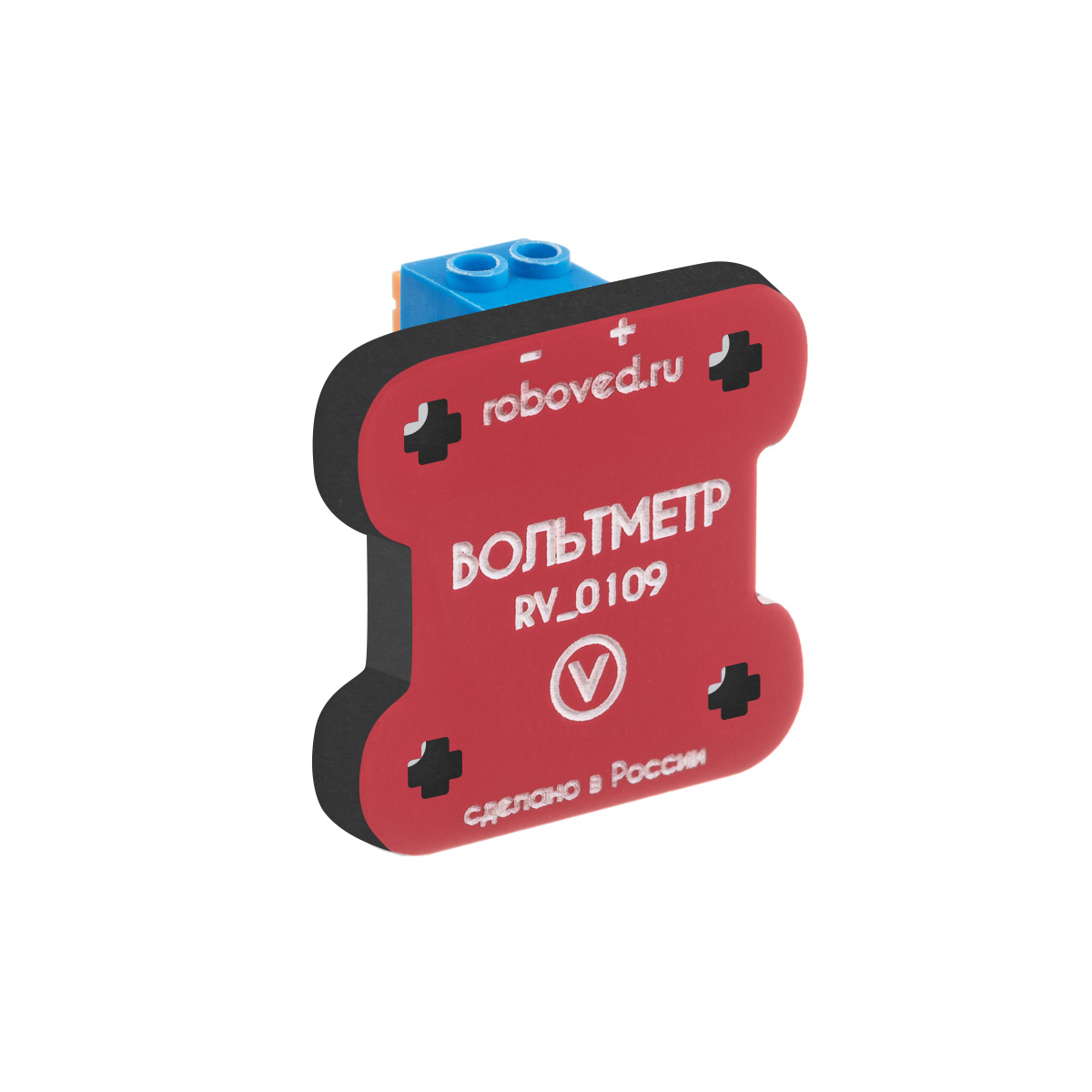

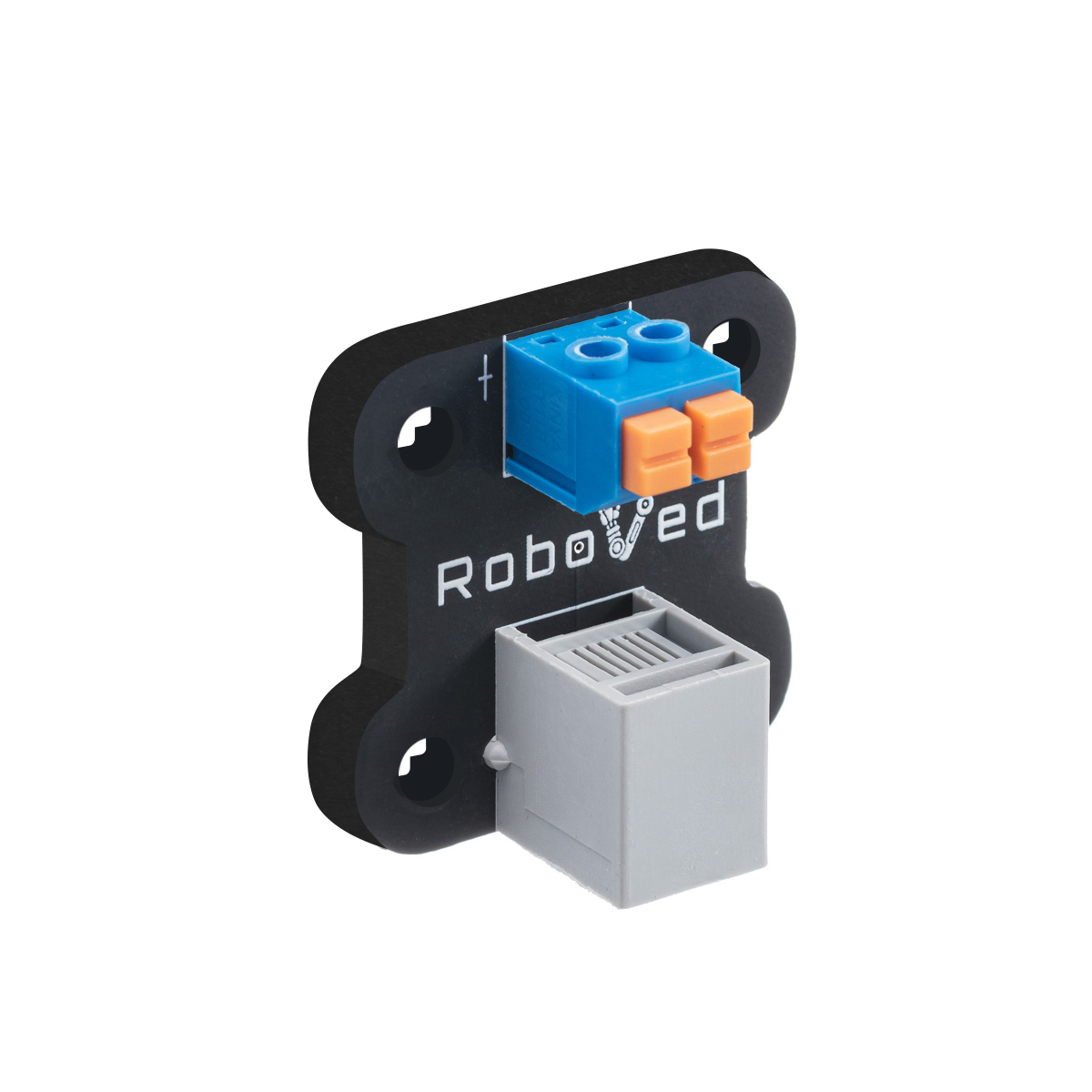

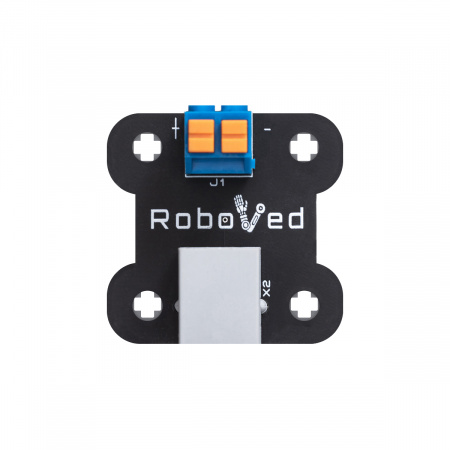

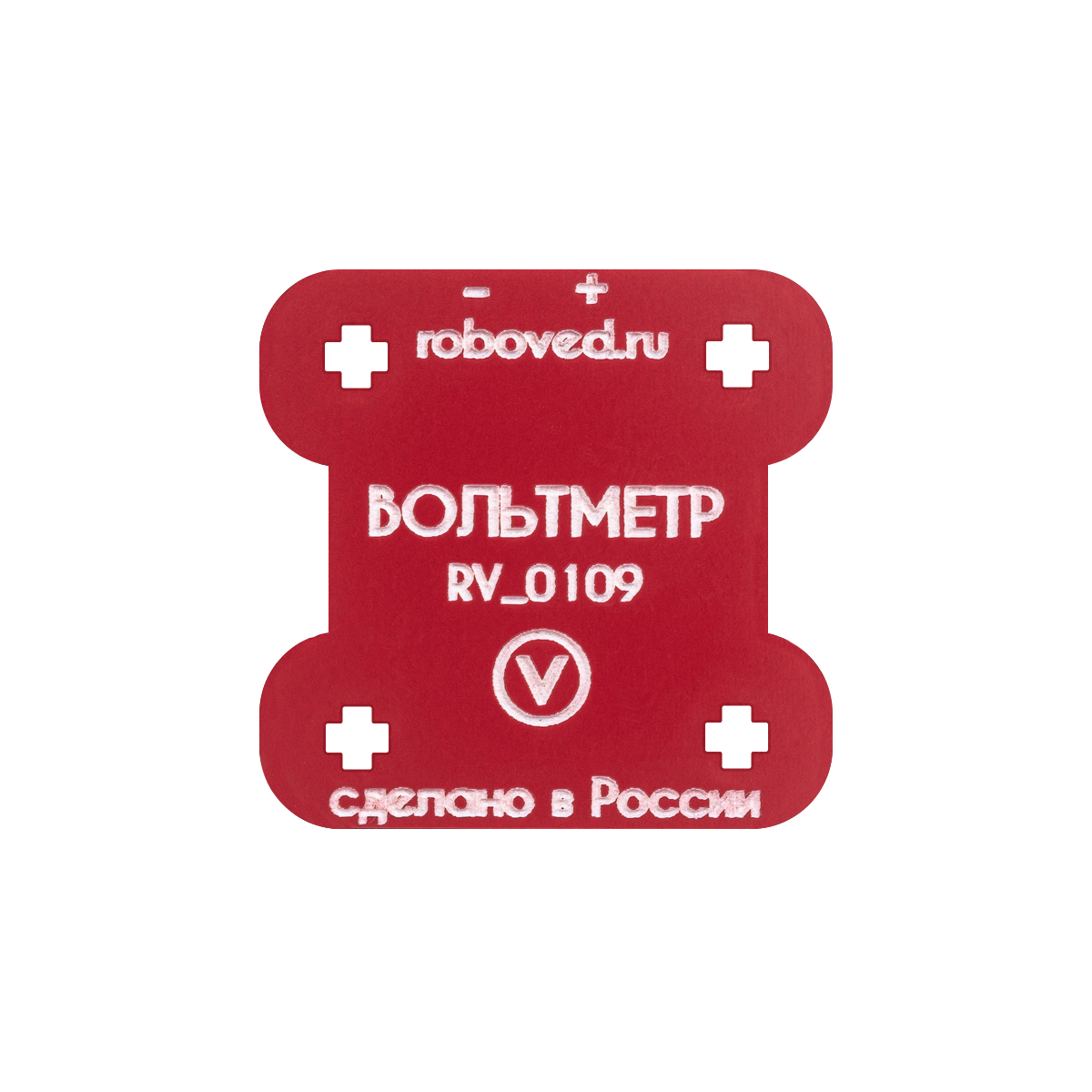

Что такое вольтметр?Вольтметр — это датчик сбора данных, предназначенный для измерения напряжения. Этот датчик может использоваться для определения напряжения до 26 Вольт, подаваемого на его клеммы. В следующих разделах представлены операции и технические характеристики датчика.
Характеристики
Измерение до: 26 Вольт.
Разрешение: 4096 делений входного напряжения.
Внимание!
Вольтметр рассчитан на максимальное напряжение 32 вольта. Следите за тем, чтобы не превышать это значение. Также обратите внимание на внутреннее сопротивление (вход на землю): 1 мОм
Соединения и размещение
Вольтметр может быть подключен к любому из четырех портов датчика с помощью стандартных кабелей из комплекта EV3.
Подключение вольтметра в вашей цепи
Вольтметр имеет две клеммы для подключения датчиков. Подключите клеммы +ve и –ve к устройству, на котором вы планируете измерять напряжение.
Программирование
Для получения значений датчика в вашей программе используйте блок «Вольтметр» в выпадающем списке универсального блока производителя
Считывание информации с датчика:
Считывание осуществляется средствами штатного АЦП контроллера.
Потребляемый ток
3 мА
Калибровка
Вольтметр не требует калибровки.
Физические характеристики:
Длина Вольтметра EV3: 36 мм
Ширина Вольтметра EV3: 36 мм
Высота основной платы Вольтметра EV3: 5,5 мм
Вес Вольтметра EV3: 10 грамм
Комплект поставки:
Вольтметр EV3 – 1 шт.;
Пин Lego Technik – 4 штуки;
Кабель Lego (40 см) – 1 шт.
